नए जारी किए गए XTOOL iOBD2 मिनी स्कैनर, iOS और एंड्रॉइड सिस्टम दोनों को सपोर्ट करता है, ब्लूटूथ 4.0 को सपोर्ट करता है।
XTOOL iOBD2 OBD2 EOBD प्रोटोकॉल के साथ 1996 के बाद सभी कारों का समर्थन करता है।
IOS और Android के लिए XTOOL मिनी iOBD2 OBDII EOBD कोड Sscanner सपोर्ट ब्लूटूथ 4.0
समर्थित OBDII प्रोटोकॉल:
1. ISO15765-4 (CAN)
2. ISO14230-4 (KWP2000)
3. ISO9141-2
4. J1850 VPW
5. J1850 PWM
Xtool iobd2 स्कैनर IOS और Android दोनों को सपोर्ट करता है
अनुशंसित एपीपी: IOBD2 (एप्पल स्टोर और Google Play स्टोर से इसे खोजें और डाउनलोड करें)
ब्लूटूथ कनेक्शन: ब्लूटूथ 4.0
iOBD2 मिनी OBD2 EOBD स्कैनर समारोह:
1.Diagnose
नैदानिक कार्यों में शामिल हैं (चित्र 1):
डीटीसी पढ़ता है: इंजन में संग्रहीत वर्तमान डीटीसी को पढ़ता है और उनकी विस्तृत जानकारी दिखाता है।
डीटीसी साफ़ करें : वर्तमान डीटीसी साफ़ करता है।
लाइव डेटा: ईसीयू से संबंधित मापदंडों को पढ़ता है।
फ्रीज़ फ़्रेम डेटा: ECU उस समय DTCs सेट करेगा और कार इंजन के डेटा स्ट्रीम को रिकॉर्ड करेगा जब उत्सर्जन संबंधी दोष उत्पन्न हुए। और डेटा को फ्रीज़ फ़्रेम डेटा कहा जाता है।
तत्परता परीक्षण: तत्परता परीक्षण की स्थिति को दर्शाता है। मेनू में Readiness परीक्षण पर क्लिक करें, स्क्रीन कार की परीक्षण स्थिति प्रदर्शित करेगी।
सपोर्ट एंड कम्प्लीट: इसका मतलब है कि कार इस टेस्ट को सपोर्ट करती है और पूरी हो चुकी है।
समर्थन लेकिन अपूर्ण: इसका मतलब है कि कार इस परीक्षण का समर्थन करती है लेकिन पूरी नहीं हुई है।
समर्थित नहीं: इसका मतलब है कि कार इस परीक्षण का समर्थन नहीं करती है।
2) मेरा डैशबोर्ड
[मेरे डैशबोर्ड] समारोह में शामिल हैं (चित्र २,३, ४,५):
आइडल मोड: आपको इंजन घूर्णी गति, पानी का तापमान, बैटरी वोल्टेज, वायु-सेवन तापमान, तत्काल ईंधन की खपत (स्थिर), औसत ईंधन की खपत दिखाती है। कभी आपने चाहा कि आपके खुद के अनुकूलन योग्य गेज हैं, केवल उस डेटा को दिखाते हैं जिसमें आप रुचि रखते थे (चित्र 2)
क्रूज़ मोड: आपको वाहन की गति, वर्तमान इंजन लोड, पानी का तापमान, वाहन यात्रा का समय, वाहन यात्रा की औसत गति, निरंतर चलने वाला माइलेज, तत्काल ईंधन की खपत (डायनामिक) दिखाता है, कभी आपने अपने स्वयं के अनुकूलन योग्य गेज, केवल डेटा दिखा रहा है आप में रुचि रखते थे (चित्र 3)
खेल मोड: आपको इंजन की घूर्णी गति, वाहन की गति, पानी का तापमान दिखाते हैं। काश, आपके पास अपने स्वयं के अनुकूलन योग्य गेज होते, केवल उस डेटा को दिखाते जो आप में रुचि रखते थे। (चित्र 4)
प्रदर्शन मोड: आपको वाहन की गति, क्षमता, टॉर्क, हॉर्सपावर दिखाता है और आप यहां अपने गेज भी कस्टमाइज कर सकते हैं (चित्र 5)
4) प्रदर्शन परीक्षण
प्रदर्शन परीक्षण समारोह में शामिल हैं (चित्र 8, 9):
त्वरण / Decelerate परीक्षण: परीक्षण त्वरण / मंदी प्रक्रिया समय और दूरी। (चित्र 8)
0 से 400 मीटर त्वरण परीक्षण: 0 से 400 मीटर की दूरी पर परीक्षण का समय। (चित्र 9)
5) Xtool IOBD2 स्कैनर सेटिंग
यह उपयोगकर्ताओं को तापमान, माइलेज, वाहन की गति, ईंधन, ईंधन की खपत, टॉर्क और हॉर्स पावर की इकाई को बदलने की अनुमति देता है, अलार्म को ओवर स्पीड, थकान से ड्राइविंग और पानी के तापमान पर सेट करता है, और वाहन के वजन, ईंधन की खपत गुणांक और वाहन की गति के मापदंडों को निर्धारित करता है। उनकी आवश्यकताओं के अनुसार गुणांक [अनुकूलित मेरा डैशबोर्ड] (चित्र 10)।
6) इतिहास
ड्राइविंग डेटा जैसे यात्रा की दूरी, औसत गति, ईंधन की खपत और त्वरण समय दर्ज किया जाएगा।
चेतावनी और चेतावनी:
Iobd2 का उपयोग करने से पहले कृपया निम्नलिखित युक्तियों को पढ़ें:
संचालन से पहले इंस्टॉलेशन निर्देशों का पालन करके अपनी कार में IOBD2 मिनी एडॉप्टर को सही ढंग से प्लग करें।
कार चलाते समय कृपया इस इकाई का संचालन न करें। कोई व्याकुलता दुर्घटना का कारण बन सकती है।
IOBD2 मिनी ब्लूटूथ के माध्यम से कारों के साथ संचार करता है। कृपया इस उत्पाद का उपयोग संचार को सुनिश्चित करने के लिए मजबूत इलेक्ट्रो-मैग्नेटिक हस्तक्षेप वाले स्थानों में न करें।
इस मैनुअल की सभी जानकारी नवीनतम IOBD2 मिनी संस्करण पर आधारित है। XTOOLTECH को बिना किसी सूचना के किसी भी समय परिवर्तन करने का अधिकार है।
IOBD2 स्कैनर ऐप और एडेप्टर कैसे स्थापित करें
1) iOBD2 ऐप इंस्टॉलेशन
IOS संस्करण की स्थापना
- स्मार्टफोन द्वारा स्थापित करें
ऐप स्टोर खोलें, iOBD2 खोजें, ऐप डाउनलोड करें और इंस्टॉल करें।
- आईट्यून्स द्वारा इनस्टॉल
आईट्यून्स डाउनलोड और इंस्टॉल करें। फिर iTunes पर iOBD2 सर्च करें, ऐप डाउनलोड करें और इंस्टॉल करें।
Android संस्करण की स्थापना
- वेबसाइट के अनुसार
IOBD2 की आधिकारिक वेबसाइट en.iobd2.com खोलें, iOBD2 को फोन पर डाउनलोड करें और इंस्टॉल करें।
- गूगल प्ले स्टोर द्वारा स्थापित
Google play store डाउनलोड करें। Google Play पर iOBD2 खोजें, ऐप डाउनलोड करें और इंस्टॉल करें।
एप्लिकेशन इंस्टॉल करते समय, कृपया डेटा या फ़ॉर्मेट मेमोरी कार्ड को डिलीट न करें, अन्यथा इससे ऐप इंस्टॉलेशन विफल हो सकता है। जब इंस्टॉल समाप्त हो जाए, तो ऐप चलाने के लिए "ओपन" पर क्लिक करें (ऐप को चलाने से पहले, कृपया ब्लूटूथ कनेक्शन सेट करें, अन्यथा यह डेटा नहीं पढ़ सकता है); बाहर निकलने के लिए "पूर्ण" पर क्लिक करें। ऐप सफलतापूर्वक स्थापित होने पर iOBD2 का शॉर्टकट मुख्य स्क्रीन पर दिखाई देगा। IOBD2 खोलने के लिए क्लिक करें और स्क्रीन निम्नानुसार दिखाई देगी।
2) iOBD2 एडाप्टर कनेक्शन
कार पर OBD II पोर्ट में iOBD2 एडॉप्टर प्लग करें; बिना शुरू किए इग्निशन चालू करें
इंजन। OBD II पोर्ट आमतौर पर डैशबोर्ड के नीचे होता है, लेकिन यह अलग-अलग कार मॉडल पर अलग हो सकता है।
यात्रा मार्ग
यह फ़ंक्शन आपके ड्राइविंग मार्ग को ट्रैक कर सकता है।
IOS उपकरणों के लिए, फ़ोन पर सेटिंग का चयन करें, गोपनीयता चुनें, स्थान सेवाएँ खोलें और iOBD2 इंटरफ़ेस चालू करें। IOBD2 ऐप चलाएं, "मेरा डैशबोर्ड" चुनें, और कार चलाना शुरू करें, यह स्वचालित रूप से ड्राइविंग मार्ग को ट्रैक करेगा और इसे इतिहास मेनू पर बचाएगा। "माई डैशबोर्ड" से बाहर निकलने पर, यह ड्राइविंग मार्ग को ट्रैक करना बंद कर देगा। आप इतिहास मेनू में सहेजे गए ट्रैकिंग मार्ग की समीक्षा कर सकते हैं।
Android उपकरणों के लिए, यात्रा मार्ग ट्रैकिंग डिफ़ॉल्ट रूप से खुला है। आप इतिहास मेनू में दर्ज यात्रा मार्ग की जांच कर सकते हैं। यात्रा मार्ग ट्रैकिंग फ़ंक्शन को खोलने या बंद करने के लिए, आप सेटिंग बटन पर क्लिक कर सकते हैं और ट्रैक विकल्प पा सकते हैं।
डायग्नोस्टिक सॉफ्टवेयर को कैसे अपडेट करें
उपयोगकर्ता ऐप स्टोर में लॉग इन करके सॉफ़्टवेयर की नवीनतम रिलीज़ रिलीज़ जानकारी, सॉफ़्टवेयर डाउनलोड और इंस्टॉल कर सकते हैं।
अधिक जानकारी के लिए, कृपया iOBD2 की आधिकारिक साइट www.iOBD2.com पर जाएं
IOBD2 मिनी OBD2 EOBD स्कैनर विनिर्देशों:
फ्लैश: 2 एमबी
कार्य वोल्टेज: 9 ~ 12 वी
विद्युत प्रवाह: <30 mA
स्लीप-मोड इलेक्ट्रिक करंट: <3 mA
काम कर रहे तापमान: -25 ℃ ~ 75 ℃
भंडारण तापमान: -40 ℃ ~ 85 ℃
काम की आर्द्रता: <60%
भंडारण आर्द्रता: <80%
आयाम: 48 * 42 * 25 (मिमी)
नेट वजन: <50 ग्राम

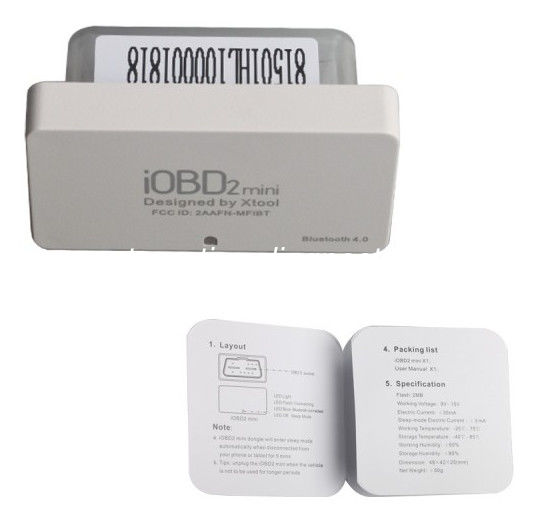

पैकेज सूची:
1 pc x IOBD2 मिनी
1 pc x उपयोगकर्ता का मैनुअल
