OBDSTAR MT203 CAN ड्राइवर/गेटवे सिमुलेटर

OBDSTAR MT203 CAN ड्राइवर/गेटवे सिम्युलेटर 2 साल के मुफ्त अपडेट के साथ ऑटोमोटिव इलेक्ट्रॉनिक्स के रखरखाव और मरम्मत के लिए डिज़ाइन किया गया एक उपकरण है। यह CAN ड्राइवर और गेटवे सिमुलेशन फ़ंक्शन प्रदान करता है,कई वाहनों का समर्थन करता है, और एक कॉम्पैक्ट डिवाइस है, जो ऑटोमोटिव इलेक्ट्रॉनिक्स रखरखाव इंजीनियरों के लिए एक अच्छा सहायक है।

OBDSTAR MT203 CAN ड्राइवर/गेटवे सिमुलेटर समर्थन CAN ड्राइवर और गेटवे सिमुलेशन

OBDSTAR MT203 CAN ड्राइवर/गेटवे सिम्युलेटर 2 साल के मुफ्त अपडेट के साथ ऑटोमोटिव इलेक्ट्रॉनिक्स के रखरखाव और मरम्मत के लिए डिज़ाइन किया गया एक उपकरण है। यह CAN ड्राइवर और गेटवे सिमुलेशन फ़ंक्शन प्रदान करता है,कई वाहनों का समर्थन करता है, और एक कॉम्पैक्ट डिवाइस है, जो ऑटोमोटिव इलेक्ट्रॉनिक्स रखरखाव इंजीनियरों के लिए एक अच्छा सहायक है।

OBDSTAR MT203 विशेषताएं:

1. STM32H723 उच्च प्रदर्शन MCU का उपयोग, तेजी से चल गति;
2. मानक CAN, कम गति ((त्रुटि-सहिष्णु CAN), CANFD प्रोटोकॉल का समर्थन करें:
3स्वचालित स्कैनिंग, मैनुअल बाउड दर चयन, कस्टम इनपुट बाउड ऑपरेशन, दर और विभिन्न प्रकार के गेटवे का अनुकरण करने के लिए अन्य मोड;
4. एकीकृत डिजाइन, 120Ω प्रतिरोध स्विच के साथ आता है, संचालित करने में आसान;
5सरल और सहज मेनू आपको डिवाइस को जल्दी से मास्टर करने की अनुमति देता है;
6. एक कुंजी उन्नयन के लिए सीधे पीसी से कनेक्ट मिनी यूएसबी उन्नयन केबल

लागू रखरखाव परिदृश्यः

ऑटोमोबाइल इलेक्ट्रॉनिक ईसीयू की मरम्मत (एयरबैग, डैश, बीसीएम और अन्य मॉड्यूल सिमुलेशन गेटवे निदान परीक्षण BENCH द्वारा)
मोटर वाहन इलेक्ट्रॉनिक ईसीयू की मरम्मत (डैश, ऑडियो, गियर लीवर, एसी पैनल और अन्य मॉड्यूल BEHCH द्वारा ड्राइव परीक्षण कर सकते हैं)
ई-कार के घटकों की मरम्मत (कंप्रेसर, डीसीडीसी, ऑनबोर्ड चार्जर और अन्य मॉड्यूल सिमुलेशन गेटवे का BENCH द्वारा नैदानिक परीक्षण)

नीचे दिए गए मॉडलों के लिए डैश, ऑडियो, गियर लीवर, एसी पैनल और अन्य परीक्षण कार्यों का समर्थन करता हैः

ऑडी के लिए, फोर्ड के लिए, पोर्श के लिए, बेंज के लिए, जगुआर के लिए, रोल्स रॉयस के लिए, बीएमडब्ल्यू के लिए, लेम्बोर्गिनी के लिए, वोक्सवैगन के लिए, डॉज के लिए, लैंड रोवर के लिए, वोल्वो के लिए।

OBDSTAR MT203 समर्थित प्रोटोकॉल प्रकार/कार्य:

1. गेटवे समर्थित प्रोटोकॉल

मानक CAN/मानक CAN
500K/250K 500K/125K
कस्टम बाउड दर

मानक CAN/Tolerant CAN
500K/83.3K
500K/100K
500K/125K
125K/125K
कस्टम बाउड दर

मानक CAN/CAN FD
500K/5M
500K/2M
कस्टम बाउड दर

2. ड्राइवर समर्थित कार्य कर सकते हैं

ऑडियो, गियर लीवर, एसी पैनल और ऑडी, बेंज, बीएमडब्ल्यू, डॉज, फोर्ड, जागुआर, लैम्बोर्गिनी, लैंड रोवर, पोर्श, रोल्स रॉयस, वोक्सवैगन, वोल्वो और अन्य ब्रांडों के लिए अन्य परीक्षण कार्यों का समर्थन करता है।

फ़ंक्शन डिस्प्ले: (OBDSTAR APP से)

मुख्य पृष्ठ:



गियर लीवर पिनआउट:



डैश पिनआउट:



रेडियो पिनआउट:



OBDSTAR MT203 FAQs:

प्रश्न:क्या उपकरण को उन्नत किया जा सकता है?
A:हां, आप आधिकारिक वेबसाइट "सर्विस-डाउनलोड-वन क्लिक अपग्रेड टूल" से सॉफ्टवेयर डाउनलोड कर सकते हैं, और फिर इसे अपग्रेड करने के लिए डिवाइस को यूएसबी के साथ कंप्यूटर से कनेक्ट कर सकते हैं।

प्रश्न: स्वचालित स्कैनिंग विफल क्यों होती है?
A:स्वचालित स्कैनिंग की सफलता कई कारकों पर निर्भर करती हैः

1यह सुनिश्चित करें कि स्वतः स्कैनिंग करने से पहले नैदानिक उपकरण और ईसीयू सही ढंग से जुड़े हों और ईसीयू चालू हो।
2. ईसीयू पावर ऑन कुछ समय (कुछ सेकंड या मिनट) के लिए संवाद नहीं किया, हाइबरनेशन मोड में प्रवेश कर सकता है, संवाद नहीं कर सकता, फिर से चालू करने की आवश्यकता है;
3. ईसीयू का एक भाग CAN सिग्नल भेजने की पहल नहीं करेगा, इस समय आपको डिवाइस को मैन्युअल रूप से सेट करने की आवश्यकता है;
4. CANFD वर्तमान में स्वचालित स्कैनिंग का समर्थन नहीं करता है, कृपया इसे मैन्युअल रूप से सेट करें.

प्रश्न:CAN ड्राइवर के वायरिंग आरेख की जाँच कहाँ करें?

A:आप एप्पल स्टोर और गूगल प्ले स्टोर से ओबीडीएसटीएआर एपीपी डाउनलोड कर सकते हैं। एपीपी में डैश, ऑडियो, गियर लीवर आदि के लिए वायरिंग आरेख हैं।

प्रश्न: 120Ω प्रतिरोधक क्या करता है?
A:यदि ईसीयू स्वयं 120Ω प्रतिरोधक के साथ नहीं आता है, तो आपको ठीक से संवाद करने के लिए इकाई के प्रतिरोधक स्विच को चालू करने की आवश्यकता है।

प्रश्न:क्या फ्लेक्सरे प्रोटोकॉल समर्थित है?
A:यह समर्थित नहीं है।

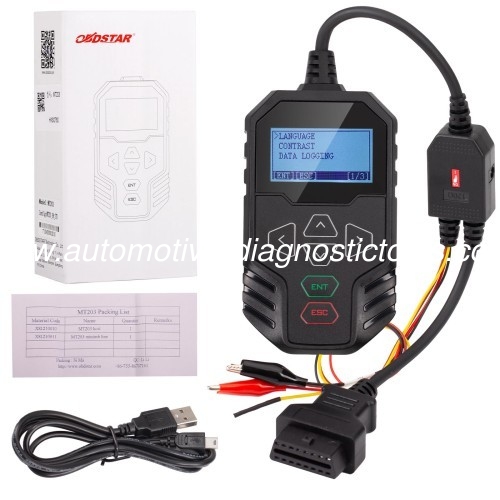

पैकेज में शामिल हैंः

1pc x OBDSTAR MT203 मुख्य इकाई
1 पीसी x मिनी यूएसबी अपग्रेड केबल
